การลดพิกัดโหลดการทำงานภายใต้การโหลดเชิงมุม - ลักษณะที่เข้าใจผิดมากที่สุดของข้อกำหนดอายโบลต์

แค็ตตาล็อกอายโบลต์ทุกรายการแสดงรายการขีดจำกัดการรับน้ำหนักการทำงาน (WLL) แต่ค่าดังกล่าวจะใช้เฉพาะกับการโหลดตามแนวแกนในสายการผลิตเท่านั้น ซึ่งหมายความว่าโหลดจะกระทำโดยตรงตามแนวแกนด้ามโดยให้แนวสายตาตั้งฉากกับทิศทางการรับน้ำหนัก ในทางปฏิบัติ การจัดวางและการยกมักไม่ค่อยได้แนวแกนที่สมบูรณ์แบบ และ WLL จะเสื่อมลงอย่างรวดเร็วเมื่อมุมรับน้ำหนักเบี่ยงเบนไปจากแนวตั้ง การลดพิกัดนี้ไม่ใช่บัฟเฟอร์ขอบด้านความปลอดภัย แต่เป็นความจำเป็นเชิงโครงสร้างที่ขับเคลื่อนโดยความเค้นดัดงอที่เกิดขึ้นที่โซนการเปลี่ยนระหว่างก้านต่อตา ซึ่งเป็นตำแหน่งที่มีความเค้นสูงสุดในตัวยึดทั้งหมดภายใต้การโหลดนอกแกน

ASME B30.26 และมาตรฐานยุโรปที่เทียบเท่า (EN 1677-1) เผยแพร่ปัจจัยการลดพิกัดที่ต้องใช้กับ WLL ที่ได้รับการจัดอันดับตามมุมระหว่างทิศทางการรับน้ำหนักและแกนก้านอายโบลต์ การลดพิกัดไม่เป็นเชิงเส้นและชันกว่าที่ผู้ใช้ส่วนใหญ่คาดหวัง:

วิธีแก้ปัญหาสำหรับการใช้งานที่ต้องมีการรับน้ำหนักเชิงมุมคือไหล่ (หรือปลอกสวม) สายฟ้าตา โดยที่หน้าแปลนที่กลึงที่ฐานของด้ามจะถ่ายเทโมเมนต์การดัดงอไปยังพื้นผิวคู่ผสมพันธุ์ แทนที่จะมุ่งไปที่จุดเชื่อมต่อด้ามเกลียว อายโบลท์ที่ไหล่จะรักษา WLL ที่สูงขึ้นที่มุมสูงสุด 45° และเป็นข้อกำหนดที่ถูกต้องสำหรับการกำหนดค่าสลิงแบบหลายขา ซึ่งไม่สามารถควบคุมมุมการรับน้ำหนักได้ ควรระบุอายโบลต์ธรรมดาที่ไม่มีไหล่เฉพาะสำหรับการยกแนวตั้งแบบตรงเท่านั้น ซึ่งสามารถรับประกันรูปทรงได้ ซึ่งเป็นสภาพที่พบได้น้อยในการใช้งานภาคสนามมากกว่าการถ่ายภาพในแคตตาล็อกที่แนะนำ

การเลือกเกรดสเตนเลสสตีลสำหรับอายโบลท์ - 304 เทียบกับ 316 เทียบกับดูเพล็กซ์ในบริการที่มีฤทธิ์กัดกร่อน

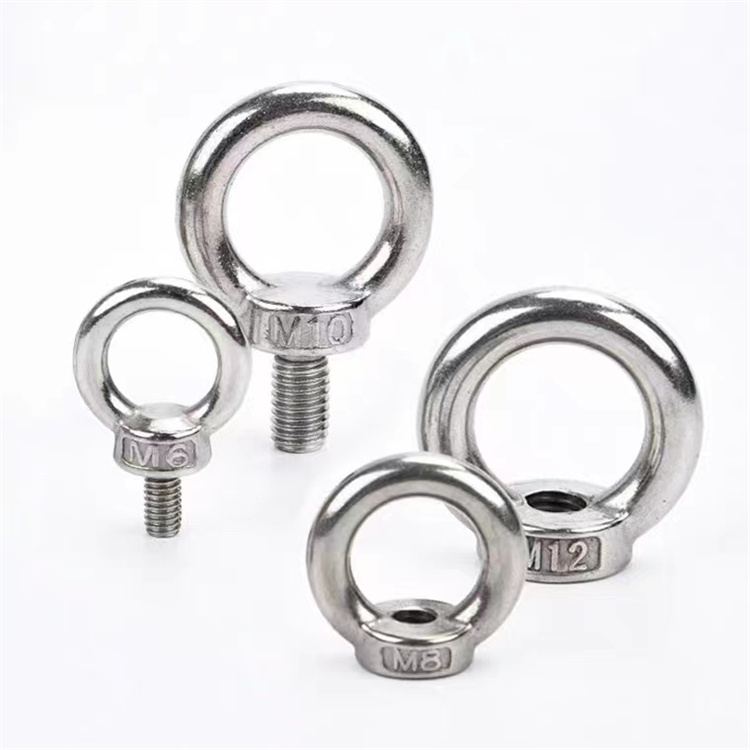

อายโบลท์สแตนเลส มักถูกระบุสำหรับสภาพแวดล้อมกลางแจ้ง ทางทะเล และทางเคมีบนพื้นฐานที่ว่า "เหล็กกล้าไร้สนิมทนต่อการกัดกร่อน" โดยไม่แยกความแตกต่างระหว่างเกรดที่มีประสิทธิภาพการกัดกร่อนตามจริงในสภาพแวดล้อมเฉพาะที่แตกต่างกันตามลำดับความสำคัญ เกรดสามเกรดที่เกี่ยวข้องกับการใช้งานอายโบลต์มากที่สุดแต่ละเกรดมีโปรไฟล์ความต้านทานการกัดกร่อนที่แตกต่างกันซึ่งกำหนดอายุการใช้งานภายใต้สภาวะการสัมผัสที่เฉพาะเจาะจง และการเลือกเกรดที่ไม่ถูกต้องจะทำให้เกิดความล้มเหลวในการเกิดรูพรุนก่อนเวลาอันควรหรือต้นทุนที่ไม่จำเป็น

เกรด 304 (1.4301 / 18-8)

เกรดสเตนเลสเกรด 304 ที่มีจำหน่ายกันอย่างแพร่หลายและคุ้มค่าที่สุด ให้ความต้านทานการกัดกร่อนในบรรยากาศที่ดีและเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมในร่ม อุปกรณ์แปรรูปอาหาร และการสัมผัสน้ำจืด ข้อจำกัดที่สำคัญคือความไวต่อการกัดกร่อนของรูพรุนที่เกิดจากคลอไรด์ ในสภาพแวดล้อมชายฝั่งที่มีความเข้มข้นของสเปรย์เกลือสูงกว่า 200 มก./ตร.ม./วัน อายโบลต์สแตนเลส 304 จะเกิดรูพรุนภายใน 12–18 เดือน โดยทั่วไปจะอยู่ที่รูตของเกลียวที่ซึ่งผิวสำเร็จจะหยาบกว่า และชั้นพาสซีฟจะถูกรบกวนได้ง่ายขึ้น รูทของเกลียวยังเป็นตำแหน่งที่มีแรงเค้นสูงสุดในตัวยึด ซึ่งหมายความว่าการเจาะรูตรงนั้นจะช่วยลดอายุการใช้งานของความเมื่อยล้าได้โดยตรง แทนที่จะเป็นผลกระทบที่ผิวเผิน

เกรด 316 (1.4401 / 316 มารีน)

การเติมโมลิบดีนัม 2–3% ใน 316 จะทำให้อุณหภูมิของรูวิกฤตในสภาพแวดล้อมคลอไรด์เพิ่มขึ้นจากประมาณ 15°C (สำหรับ 304) ไปเป็นสูงกว่า 30°C และเพิ่มเกณฑ์ความเข้มข้นของคลอไรด์วิกฤตขึ้นอีก 3–5 เท่า ทำให้ 316 เป็นตัวเลือกที่เหมาะสมสำหรับอุปกรณ์ทางทะเล อุปกรณ์เรือ อุปกรณ์ท่าเรือ และการใช้งานสถาปัตยกรรมชายฝั่ง มันไม่ทนต่อการเกิดรูพรุน — ในสถานการณ์ที่มีรอยแยก เช่น เมื่อก้านอายโบลท์ผ่านข้อต่อดาดฟ้าและยึดไว้กับโลหะที่แตกต่างกันภายใต้ความเปียกชื้นอย่างต่อเนื่อง การกัดกร่อนตามรอยแยกที่ 316 ยังคงเป็นความเสี่ยง — แต่ในการสัมผัสกับทะเลในบรรยากาศเปิด จะทำให้อายุการใช้งานที่ไม่ต้องบำรุงรักษายาวนานกว่า 304 อย่างมาก

ดูเพล็กซ์ 2205 (1.4462)

ดูเพล็กซ์สเตนเลสมีค่าความต้านทานการเกิดหลุม (PREN) ประมาณ 35 เทียบกับ 25 สำหรับ 316 และ 18 สำหรับ 304 รวมกับความต้านทานแรงดึง 620–780 MPa เทียบกับ 515–690 MPa สำหรับ 316 สำหรับอายโบลต์นอกชายฝั่ง โรงงานเคมี หรือสภาพแวดล้อมอุตสาหกรรมที่มีคลอไรด์สูงซึ่งมีทั้งความต้านทานการกัดกร่อนและความสามารถในการรับน้ำหนักถูกจำกัด ดูเพล็กซ์ช่วยให้มีเส้นผ่านศูนย์กลางตัวยึดเล็กลงได้ มี WLL เดียวกันและมีความปลอดภัยจากการกัดกร่อนมากขึ้น การแลกเปลี่ยนคือต้นทุน (โดยทั่วไปคือ 1.5–2× จากราคา 316) และความสามารถในการขึ้นรูปลดลง — งานสองด้านจะแข็งตัวอย่างรวดเร็วในระหว่างการกลึงเกลียว โดยต้องใช้เครื่องมือที่คมกว่าและความเร็วตัดต่ำกว่าเกรดออสเทนนิติก Suzhou Anzhikou Hardware Technology Co., Ltd. ผลิตอายโบลท์สแตนเลสสำหรับทั้งสามเกรด โดยมีการรับรองวัสดุที่ตรวจสอบย้อนกลับไปยังล็อตความร้อนและการตรวจสอบองค์ประกอบทางเคมีที่เข้ามา ซึ่งเป็นส่วนหนึ่งของกระบวนการจัดการคุณภาพ ISO 9001:2015

ข้อกำหนดความลึกในการต่อเกลียวและพื้นผิวการจับคู่สำหรับอายโบลท์ในการใช้งานโครงสร้าง

อายโบลต์สร้างความสามารถในการยกผ่านการยึดเกลียวระหว่างก้านและรูต๊าปหรือน็อตที่ติดตั้งเข้าไป และความเพียงพอของการเชื่อมต่อนั้นขึ้นอยู่กับความต้านทานแรงเฉือนของวัสดุที่ต๊าปและความยาวของเกลียวที่สัมผัสกันทั้งหมด อายโบลต์สเตนเลสสตีลพิกัด WLL แนวแกน 500 กก. จะได้รับพิกัดนั้นเฉพาะเมื่อติดตั้งที่ความลึกการมีส่วนร่วมขั้นต่ำในโครงสร้างเหล็กที่มีระดับความแข็งแกร่งที่เหมาะสมเท่านั้น ติดตั้งในอะลูมิเนียมหล่อ บรอนซ์อ่อน หรือรูต๊าปเกลียวที่มีความลึกไม่เพียงพอ อายโบลท์ตัวเดียวกันสามารถดึงเกลียวคู่ออกได้เพียงเศษเสี้ยวของพิกัดโหลด โดยไม่มีข้อบ่งชี้ภายนอกถึงความจุที่ลดลง

คำแนะนำในการขันเกลียวขั้นต่ำสำหรับอายโบลต์ที่ติดตั้งในงานโครงสร้างขึ้นอยู่กับทั้งวัสดุโบลต์และความแข็งแรงของวัสดุที่ต๊าป คำแนะนำทั่วไปจากมาตรฐานตัวยึดโครงสร้างมีดังนี้:

• เหล็กเคาะเป็นเหล็ก (ระดับความแข็งแรงที่ตรงกัน): การมีส่วนร่วมขั้นต่ำของเส้นผ่านศูนย์กลางของสลักเกลียว 1.0×; นี่คือเส้นพื้นฐานที่วัสดุอื่นๆ ทั้งหมดถูกคาดการณ์ไว้ด้านบน
• อายโบลท์สแตนเลสเป็นโครงสร้างอลูมิเนียม: เส้นผ่านศูนย์กลางโบลต์ขั้นต่ำ 1.5× พร้อมเกลียวเกลียว (เฮลิคอยล์หรือเทียบเท่า) ขอแนะนำอย่างยิ่งเพื่อป้องกันไม่ให้เกลียวอะลูมิเนียมกัดกับก้านสเตนเลสระหว่างการติดตั้ง
• เป็นเหล็กหล่อหรือเหล็กสีเทา: เส้นผ่านศูนย์กลางสลักเกลียวขั้นต่ำ 2.0× เนื่องจากเหล็กหล่อมีความต้านทานแรงดึงและแรงเฉือนต่ำ โหมดการแตกหักแบบเปราะของเหล็กสีเทาหมายถึงการหลุดของเกลียวเกิดขึ้นอย่างกะทันหันโดยไม่มีคำเตือนการยืดตัวล่วงหน้า
• เป็นไม้หรือไม้ประกอบ: สายฟ้าตาs should never rely on direct thread engagement into wood for lifting applications; a through-bolt with washer and nut on the reverse face is the minimum acceptable configuration, with a backup plate distributing load across a larger bearing area

สภาพพื้นผิวการผสมพันธุ์ที่ฐานของก้านอายโบลต์ยังส่งผลต่อการกระจายน้ำหนักด้วย อายโบลท์ไหล่ต้องสัมผัสกันเต็มที่ระหว่างหน้าหน้าแปลนและพื้นผิวติดตั้งเพื่อถ่ายเทส่วนประกอบการดัดงอของแรงที่ทำมุม ช่องว่างระหว่างบ่ากับพื้นผิว - เกิดจากการรูต๊าปที่ไม่ตั้งฉาก การอุดตันของพื้นผิว หรือการยึดเกลียวที่ไม่เพียงพอ - หมายความว่า บ่าไม่สามารถทำหน้าที่กระจายน้ำหนักใหม่ได้ และตัวยึดจะมีพฤติกรรมเชิงโครงสร้างเหมือนกับอายโบลต์ธรรมดา โดยไม่คำนึงถึงรูปทรงของบ่า การตรวจสอบความเรียบของพื้นผิวและตั้งฉากขณะติดตั้งเป็นขั้นตอนที่จำเป็นซึ่งมักละเว้นจากคำแนะนำในการติดตั้งภาคสนาม

อายโบลท์สแตนเลสที่ชำรุดเมื่อยล้า — เหตุใด WLL แบบคงที่จึงไม่ทำนายอายุการใช้งานแบบวงจร

อายโบลต์ที่ใช้ในการยกแบบไดนามิก เช่น รอก เครน จุดยึดเครื่องจักรที่สั่น หรือการหยิบและวางซ้ำๆ จะได้รับภาระแบบวนที่สะสมความเสียหายจากความเมื่อยล้าในอัตราที่ไม่เกี่ยวข้องกับ WLL แบบคงที่โดยสิ้นเชิง อายโบลท์ที่ทำจากสเตนเลสสตีลที่รับน้ำหนักคงที่เต็มพิกัดโดยปราศจากการกดทับที่มองเห็นได้ สามารถทำให้เกิดรอยแตกเมื่อยล้าที่การเปลี่ยนจากก้านต่อตาภายในรอบการโหลดนับพันรอบที่โหลดต่ำกว่า 50% ของ WLL ขึ้นอยู่กับปัจจัยความเข้มข้นของความเค้นที่รูปทรงนั้นและอัตราส่วนความเค้นของรอบการโหลด รอยแตกจากความล้าในเหล็กสเตนเลสจะเติบโตโดยไม่มีการเสียรูปเนื่องจากพลาสติกอย่างมีนัยสำคัญ และมีการเตือนด้วยภาพเล็กน้อยก่อนที่จะแตกหัก ซึ่งทำให้ความล้ากลายเป็นโหมดความล้มเหลวหลักที่ตรวจไม่พบในการใช้งานอายโบลต์แบบวนรอบ

รัศมีการเปลี่ยนแปลงระหว่างก้านต่อตาเป็นตัวแปรทางเรขาคณิตหลักที่ควบคุมอายุการใช้งานของความเหนื่อยล้า รัศมีการเปลี่ยนผ่านเล็กน้อย — โดยทั่วไปในอายโบลท์ที่ตาถูกเชื่อมหรือต่อเข้ากับก้านแทนที่จะหลอมรวมเข้าด้วยกัน — ทำหน้าที่เป็นความเข้มข้นของความเค้นที่ขยายความเค้นแบบวงจรเฉพาะที่ด้วยแฟคเตอร์ (Kt) ที่ 2.5–4.0× เมื่อเทียบกับการเปลี่ยนผ่านแบบฟอร์จที่มีรัศมีกว้าง สำหรับอายโบลต์สแตนเลส 316 ที่มีขีดจำกัดความทนทานของแท่งเรียบประมาณ 200 MPa ค่า Kt 3.0 จะช่วยลดขีดจำกัดความล้าที่มีประสิทธิภาพเมื่อเปลี่ยนไปเป็นประมาณ 67 MPa ซึ่งหมายความว่าโหลดแบบไซคลิกเกิน 67 MPa ที่หน้าตัดของรากจะทำให้เกิดความเสียหายต่อความล้าในที่สุด โดยไม่คำนึงถึงความสัมพันธ์ของโหลดกับ WLL แบบคงที่

มาตรการเชิงปฏิบัติหลายประการช่วยปรับปรุงประสิทธิภาพการล้าของอายโบลต์ในบริการแบบไดนามิกได้โดยตรง:

• ระบุการปลอมแปลงมากกว่าอายโบลท์ประดิษฐ์ สำหรับการใช้งานแบบวน — การตีขึ้นรูปทำให้เกิดการไหลของเกรนอย่างต่อเนื่องจากด้ามหนึ่งไปยังอีกตาหนึ่ง และช่วยให้รัศมีการเปลี่ยนแปลงถูกปรับให้เหมาะสมในแม่พิมพ์ ในขณะที่โครงสร้างแบบเชื่อมหรือแบบกดจะทำให้เกิดโซนที่ได้รับผลกระทบจากความร้อน และการเปลี่ยนแปลงรูปทรงอย่างกะทันหันซึ่งเป็นจุดเริ่มต้นของความล้า
• กำหนดช่วงเวลาการตรวจสอบตามจำนวนรอบ แทนที่จะเป็นเวลาตามปฏิทิน - อายโบลต์ที่ยกได้ 20 ครั้งต่อวันจะสะสมความเสียหายจากความเมื่อยล้าในหนึ่งเดือนมากกว่าสลักเกลียวแบบเดียวกันที่ยกได้ 2 ครั้งต่อสัปดาห์ในหนึ่งปี ตารางการตรวจสอบตามรอบสะท้อนให้เห็นถึงความเสียหายสะสมที่เกิดขึ้นจริง
• ใช้การตรวจสอบอนุภาคแม่เหล็กหรือสารแทรกซึมสีย้อม ที่การเปลี่ยนระหว่างก้านต่อตาและโซนการคลายเกลียวของเกลียว - ทั้งสองตำแหน่งที่รอยแตกเมื่อยล้าเกิดขึ้นมากกว่า 90% ของความล้มเหลวเมื่อยล้าของอายโบลต์ที่บันทึกไว้ และวิธีการตรวจสอบพื้นผิวสามารถตรวจจับรอยแตกร้าวที่ความลึก 0.5 มม. ก่อนที่จะขยายไปสู่ขนาดวิกฤต
• ลด WLL ลง 25–50% สำหรับแอปพลิเคชันแบบวนรอบ เกี่ยวข้องกับรอบโหลดมากกว่า 10,000 รอบตลอดอายุการใช้งานการออกแบบ - วิธีการอนุรักษ์นี้ช่วยลดช่วงความเค้นที่หน้าตัดวิกฤติ และยืดอายุความเมื่อยล้าอย่างไม่เป็นสัดส่วน เนื่องจากอายุความล้าจะขยายขนาดโดยประมาณลูกบาศก์ของการลดช่วงความเค้น

สำหรับลูกค้าที่ต้องการอายโบลท์ที่ทำจากสเตนเลสสตีลซึ่งมีการจัดทำเอกสารความสอดคล้องด้านมิติและวัสดุสำหรับการใช้งานแบบวนรอบที่มีความสำคัญด้านความปลอดภัย Suzhou Anzhikou Hardware Technology Co., Ltd. จัดทำเอกสารการตรวจสอบย้อนกลับอย่างเต็มรูปแบบตั้งแต่วัตถุดิบจนถึงผลิตภัณฑ์สำเร็จรูป โดยได้รับการสนับสนุนจากระบบคุณภาพที่ได้รับการรับรองมาตรฐาน ISO 9001:2015 และอุปกรณ์การทดสอบภายในครบวงจร ช่วยให้ลูกค้าส่งออกใน 40 ประเทศสามารถตอบสนองข้อกำหนดการตรวจสอบที่เข้ามาและความสามารถในการตรวจสอบย้อนกลับของกรอบการทำงานด้านกฎระเบียบของตนเองโดยไม่ต้องจัดหาการรับรองจากบุคคลที่สามเพิ่มเติม
