สกรูหัวจมหกเหลี่ยมแบบปุ่ม: การออกแบบลอจิกและการจัดการแรงบิด

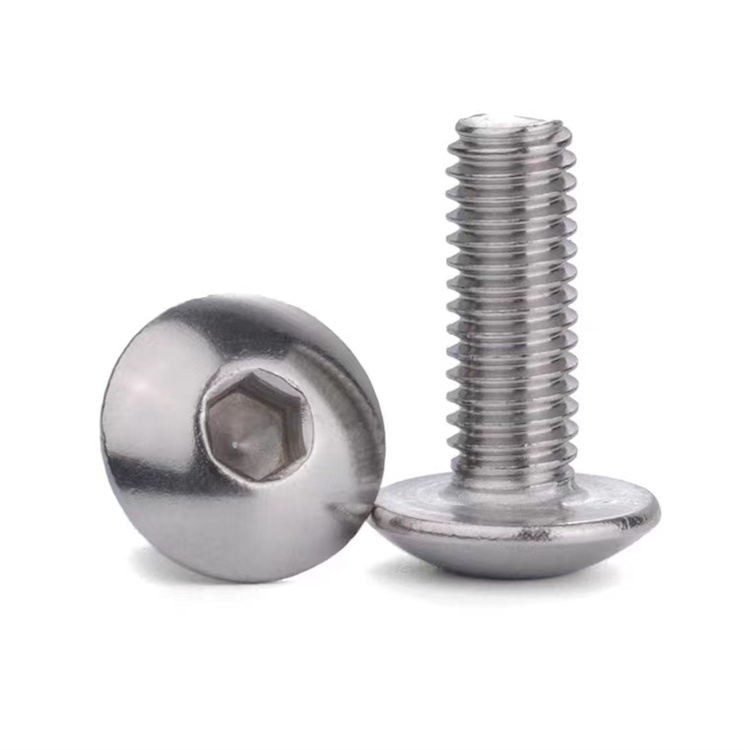

สกรูหัวจมหกเหลี่ยม, มักเรียกกันว่าตัวยึดตามมาตรฐาน ISO 7380 หรือ DIN 9427 โดยมีหัวทรงโดมทรงต่ำพร้อมตัวขับเคลื่อนหกเหลี่ยมภายใน Suzhou Anzhikou Hardware Technology Co., Ltd. ผลิตส่วนประกอบเหล่านี้โดยมีเส้นผ่านศูนย์กลางของหัวโดยทั่วไปตั้งแต่ M1.6 ถึง M12 โดยใช้อุปกรณ์หัวขึ้นรูปเย็นที่นำเข้าจากไต้หวันและญี่ปุ่นเพื่อรักษาความกลมของหัวให้สม่ำเสมอภายใน ±0.05 มม. การออกแบบหัวกระดุมจะกระจายแรงยึดจับบนพื้นที่ผิวที่กว้างขึ้น เมื่อเทียบกับทางเลือกอื่นในการคว้านรูเทเปอร์แบบเรียบ ทำให้เหมาะอย่างยิ่งสำหรับการประกอบชิ้นส่วนโลหะแผ่นที่ต้องลดการเสียรูปของพื้นผิวให้เหลือน้อยที่สุด

ข้อมูลจำเพาะแรงบิดสำหรับขนาดทั่วไป

การใช้ค่าแรงบิดเกินเหล่านี้อาจเสี่ยงต่อการถอดเบ้าหกเหลี่ยมหรือก้านสกรูหัก สิ่งอำนวยความสะดวกขนาด 2,000 ตารางเมตรของ Anzhikou Hardware ประกอบด้วยอุปกรณ์ลวดรีดเกลียวที่ให้ความหยาบผิว Ra 0.8μm บนเกลียว ช่วยลดความแปรปรวนของแรงเสียดทานระหว่างการใช้แรงบิด สำหรับการใช้งานที่ต้องประกอบซ้ำๆ ให้พิจารณาระบุแผ่นล็อคเกลียวหรือเม็ดไนลอน ซึ่งเป็นบริการที่มีให้ผ่านสายการผลิตป้องกันการคลายตัวของบริษัท

การเลือกวัสดุ: เมื่อใดจึงควรเลือกเหล็กกล้าไร้สนิมมากกว่าโลหะผสม

Suzhou Anzhikou Hardware Technology Co., Ltd. ผลิต สกรูหัวจมหกเหลี่ยม ใน A2-70 (สเตนเลส 304), A4-80 (สเตนเลส 316) และโลหะผสมเหล็กเกรด 8.8 ถึง 12.9 การตัดสินใจระหว่างเหล็กกล้าไร้สนิมกับโลหะผสมมีมากกว่าความต้านทานการกัดกร่อน สกรูหัวกระดุมสแตนเลส A2-70 ให้ความต้านทานแรงดึงประมาณ 700 MPa แต่มีแนวโน้มที่จะเกิดการครูดเมื่อจับคู่กับน็อตสแตนเลสภายใต้สภาวะที่แห้ง ปรากฏการณ์นี้เมื่อวัสดุพื้นผิวเกิดการเชื่อมเย็นภายใต้ความกดดัน สามารถยึดตัวยึดได้อย่างถาวร

ข้อแนะนำการปฏิบัติตามสภาพแวดล้อม

• การสัมผัสทางทะเลหรือสารเคมี: ระบุ A4-80 (316) ที่มีปริมาณโมลิบดีนัม 2-3% เพื่อต้านทานการเกิดรูพรุนของคลอไรด์ Anzhikou Hardware ส่งออกเกรดเหล่านี้ไปยังกว่า 40 ประเทศ รวมถึงตลาดชายฝั่งทะเลที่การทดสอบสเปรย์เกลือตาม ASTM B117 ใช้เวลานานเกิน 1,000 ชั่วโมง
• เครื่องจักรที่มีการสั่นสะเทือนสูง: โลหะผสมเหล็ก 12.9 พร้อมการเคลือบเกล็ดสังกะสี (Geomet หรือ DACROMET) ให้ความต้านทานแรงดึง 1200 MPa ในขณะที่ให้ความต้านทานละอองเกลือได้นาน 480 ชั่วโมง ซึ่งมีประสิทธิภาพเหนือกว่าการชุบสังกะสีมาตรฐานด้วยปัจจัยสามเท่า
• อุปกรณ์แปรรูปอาหาร: A2-70 ที่มีการบำบัดฟิล์มเป็นไปตามข้อกำหนดของ FDA แม้ว่าจะแนะนำให้ใช้การหล่อลื่นเกลียวด้วยตัวเลือกที่เคลือบด้วย PTFE เพื่อป้องกันการครูดในระหว่างรอบการบำรุงรักษา

อุปกรณ์ CNC ของบริษัทช่วยให้สามารถผลิตสกรูหัวจมหกเหลี่ยมขนาดเล็กที่มีเส้นผ่านศูนย์กลางภายนอกได้ถึง 0.6 มม. ช่วยให้สามารถเลือกวัสดุได้แม้ในอุปกรณ์ทางการแพทย์หรือตัวเรือนอิเล็กทรอนิกส์ที่มีข้อจำกัด ซึ่งตัวยึดมาตรฐานไม่สามารถใส่ได้

รูปทรงของตัวขับซ็อกเก็ตหกเหลี่ยม: หลีกเลี่ยงการสึกหรอของลูกเบี้ยวและเครื่องมือ

ตัวขับหกเหลี่ยมภายในของสกรูหัวกระดุมอาศัยความคลาดเคลื่อนเชิงมุมที่แม่นยำ โดยทั่วไปแล้วจะอยู่ที่ 120° ระหว่างแฟลตตรงข้ามสำหรับขนาดเมตริก Suzhou Anzhikou Hardware Technology Co., Ltd. ใช้เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC เพื่อรักษาความลึกของซ็อกเก็ตไว้ที่ 1.25-1.5 เท่าของเส้นผ่านศูนย์กลางเกลียวปกติ เพื่อให้แน่ใจว่าประแจอัลเลนจะเข้าปะทะอย่างสมบูรณ์ ซ็อคเก็ตตื้นซึ่งพบได้ทั่วไปในการนำเข้าที่มีต้นทุนต่ำ ทำให้เครื่องมือหลุดออกมาภายใต้แรงบิด (ลูกเบี้ยว) ทำให้มุมของไดรฟ์โค้งมน และทำให้ตัวยึดใช้งานไม่ได้

การตรวจสอบมิติที่สำคัญสำหรับการประกันคุณภาพ

ห้องปฏิบัติการคุณภาพที่ได้รับการรับรองมาตรฐาน ISO9001:2015 ของ Anzhikou Hardware ดำเนินการตรวจสอบขนาดที่สำคัญ 100% โดยใช้เครื่องฉายโปรไฟล์และเกจ go/no-go สำหรับสกรูหัวจมหกเหลี่ยม พารามิเตอร์ต่อไปนี้จะส่งผลโดยตรงต่อประสิทธิภาพของชุดขับ:

• ความกว้างของซ็อกเก็ตตลอดทั้งแผ่น: ความคลาดเคลื่อน 0.02 มม. / -0.00 มม. เพื่อให้ตรงกับประแจอัลเลนมาตรฐาน (เช่น ประแจหกเหลี่ยม 2.5 มม. สำหรับสกรู M3)
• รัศมีด้านล่างของซ็อกเก็ต: ต้องไม่เกิน 0.1 มม. เพื่อป้องกันการรบกวนปลายกุญแจ รัศมีที่มากเกินไปจะช่วยลดพื้นที่สัมผัสได้ถึง 15%
• การเบี่ยงเบนของเส้นผ่านศูนย์กลางส่วนหัว: ควบคุมภายใน 0.03 มม. TIR (การอ่านตัวบ่งชี้ทั้งหมด) เพื่อให้แน่ใจว่ามีการกระจายน้ำหนักที่สม่ำเสมอเมื่อหัวกระดุมสัมผัสกับพื้นผิวผสมพันธุ์

สำหรับสายการประกอบที่มีปริมาณมาก ให้ระบุประแจหกเหลี่ยมปลายมน แทนที่จะเป็นเครื่องมือเพลาตรง ปลายหัวกลมช่วยให้เข้ามุมได้สูงสุด 25° ซึ่งช่วยลดเวลารอบการทำงานในพื้นที่จำกัดซึ่งไม่สามารถเข้าถึงเครื่องมือในแนวตั้งได้

กลยุทธ์ป้องกันการคลายตัวสำหรับการใช้งานกับหัวกระดุม

การคลายตัวที่เกิดจากการสั่นสะเทือนยังคงเป็นโหมดความล้มเหลวหลักสำหรับสกรูหัวจมหกเหลี่ยมในอุปกรณ์อุตสาหกรรม Suzhou Anzhikou Hardware Technology Co., Ltd. ผสานความสามารถในการป้องกันการคลายตัวเข้ากับสายการผลิตโดยตรง โดยนำเสนอแนวทางที่แตกต่างกัน 3 วิธีตามความต้องการในการแยกชิ้นส่วนและอุณหภูมิในการทำงานของแอปพลิเคชัน

การเปรียบเทียบวิธีการป้องกันการคลายตัว

วิธีการเปลี่ยนรูปเกลียวคู่ซึ่งมีอยู่ในอุปกรณ์รีดเกลียวของ Anzhikou Hardware ทำให้เกิดการรบกวนเล็กน้อยที่ด้านข้างของเกลียวโดยไม่ต้องเพิ่มวัสดุแปลกปลอม ซึ่งจะช่วยรักษาความต้านทานต่ออุณหภูมิของตัวยึดในขณะที่ให้แรงบิดที่สม่ำเสมอเทียบเท่ากับเม็ดไนลอน สำหรับสกรูขนาดเล็กที่ต่ำกว่า M2 วิธีนี้มักเป็นวิธีเดียวที่ใช้ป้องกันการคลายตัวได้เนื่องจากพื้นที่จำกัดสำหรับเม็ดมีดหรือสารเคลือบ

สกรูที่ไม่ได้มาตรฐานแบบกำหนดเอง: ตั้งแต่แบบจนถึงการผลิต

ด้วยประสบการณ์ในอุตสาหกรรม 20 ปีและทีมงานช่างเทคนิคด้านวิศวกรรม 10 คน Suzhou Anzhikou Hardware Technology Co., Ltd. เชี่ยวชาญในการแปลข้อกำหนดที่ไม่ปกติให้กลายเป็นการออกแบบที่สามารถผลิตได้ สกรูหัวจมหกเหลี่ยมที่ไม่ได้มาตรฐานมักเกี่ยวข้องกับการปรับความสูงของส่วนหัว ลดขนาดเส้นผ่านศูนย์กลางของก้านที่ลดลง หรือประเภทไดรฟ์แบบรวม (เช่น ซ็อกเก็ตหกเหลี่ยมที่มีไดรฟ์สำรอง Torx สำหรับการใช้งานด้านความปลอดภัย)

ข้อควรพิจารณาที่สำคัญสำหรับคำสั่งซื้อแบบกำหนดเอง

• การลดความสูงของส่วนหัวให้ต่ำกว่าค่าต่ำสุด ISO 7380 จำเป็นต้องมีการออกแบบแม่พิมพ์หัวเย็นใหม่ หัวเสียบที่นำเข้าจากไต้หวันของ Anzhikou Hardware สามารถรองรับความสูงของหัวได้ถึง 0.4 เท่าของเส้นผ่านศูนย์กลางของเกลียว แม้ว่าจะช่วยลดความลึกของซ็อกเก็ตและอาจจำเป็นต้องใช้ขนาดไดรฟ์ที่เล็กลง
• สกรูไหล่ที่มีก้านแบบไม่มีเกลียวระหว่างหัวและเกลียวต้องการการควบคุมศูนย์กลางที่แม่นยำ เครื่องกลึง CNC ของบริษัทรักษาระยะรันเอาท์ที่ 0.01 มม. บนเส้นผ่านศูนย์กลางบ่างาน ซึ่งมีความสำคัญอย่างยิ่งต่อการยึดตลับลูกปืนหรือการใช้งานเดือยหมุน
• การรับรองวัสดุสำหรับภาคการบินและอวกาศหรือการแพทย์ได้รับการสนับสนุนผ่านรายงานการทดสอบของโรงงาน (MTR) และการตรวจสอบย้อนกลับเป็นชุด โดยมีกำลังการผลิตปีละ 2,000 ตารางเมตร ทำให้สามารถสั่งซื้อทั้งต้นแบบและตามปริมาณได้

เมื่อส่งคำถามที่กำหนดเอง ให้ระบุวัสดุและความแข็งของส่วนประกอบการผสมพันธุ์ การเกลียวสกรูหัวจมหกเหลี่ยมเข้ากับอะลูมิเนียมหล่อ (HB 60-80) ต้องใช้ความยาวของเกลียวที่แตกต่างจากการเกลียวเข้ากับเหล็กชุบแข็ง (HRC 40 ) ทีมวิศวกรของ Anzhikou Hardware ใช้ข้อมูลนี้เพื่อแนะนำความยาวเกลียวและเส้นผ่านศูนย์กลางพิตช์ที่เหมาะสมที่สุด เพื่อป้องกันการครูดในวัสดุอ่อนหรือการปอกเกลียวในวัสดุพิมพ์แข็ง
