Torx Drive Geometry และความต้านทาน Cam-Out — วิศวกรรมเบื้องหลังโปรไฟล์ Six-Lobe

ระบบขับเคลื่อน Torx (ISO 10664 หรือที่เรียกภายในว่าหัวหกแฉก) ได้รับการออกแบบมาโดยเฉพาะเพื่อขจัดความล้มเหลวของลูกเบี้ยวที่รบกวนไดรฟ์ Phillips และ Pozidriv ที่แรงบิดในการติดตั้งสูง การแคมเอาท์เกิดขึ้นเมื่อแรงตามแนวแกนจากตัวขับดันบิตออกจากช่องขณะที่แรงบิดเพิ่มขึ้น ซึ่งเป็นผลมาจากสีข้างที่ลาดเอียงในระบบขับเคลื่อนรูปกางเขนที่แปลงแรงบิดเป็นแรงดีดตัว โปรไฟล์หัวหกแฉกแทนที่สีข้างที่ทำมุมด้วยกลีบโค้งที่ยึดดอกสว่านกับผนังหน้าสัมผัสที่ใกล้แนวตั้ง ดังนั้นแรงปฏิกิริยาภายใต้แรงบิดจึงพุ่งเข้าในแนวรัศมีเข้าด้านในแทนที่จะออกนอกแกน ผลลัพธ์ที่ได้คือระบบขับเคลื่อนที่แรงบิดที่เพิ่มขึ้นจะเพิ่มการยึดเกาะของหน้าสัมผัส แทนที่จะปล่อยดอกสว่าน

ผลที่ตามมาในทางปฏิบัติสำหรับ สกรูเกลียวปล่อยหัวกระทะ torx มีความสำคัญ: เนื่องจากไม่มีลูกเบี้ยวออกแล้ว จึงสามารถขันสกรูได้เต็มแรงบิดในการติดตั้ง โดยไม่ทำให้ตัวขับลื่นไถลและสร้างความเสียหายให้กับช่องหรือพื้นผิววัสดุโดยรอบ สิ่งนี้มีความสำคัญโดยเฉพาะอย่างยิ่งสำหรับสกรูเกลียวปล่อยแบบหัวกลมที่ติดตั้งในพื้นผิวที่มองเห็นได้หรือพื้นผิวที่เสร็จแล้ว — อุปกรณ์ตกแต่งภายในรถยนต์ แผงอุปกรณ์ ตัวเครื่องอิเล็กทรอนิกส์สำหรับผู้บริโภค — ซึ่งเครื่องหมายบิตสลิปถือเป็นการรับประกันและข้อกังวลด้านรูปลักษณ์ นอกจากนี้ โปรไฟล์หัวหกแฉกยังส่งแรงบิดไปยังพื้นที่สัมผัสที่ใหญ่กว่าตัวขับ Phillips ที่มีขนาดช่องเว้าเท่ากัน ซึ่งกระจายความเค้นได้อย่างสม่ำเสมอทั่วทั้งผนังช่อง และช่วยยืดอายุการใช้งานของทั้งช่องสกรูและดอกไขควงถึง 5–10× ในสภาพแวดล้อมการผลิตที่มีรอบการผลิตสูง

ข้อดีประการหนึ่งที่ไม่ค่อยมีการกล่าวถึงคือพฤติกรรมการเอาตัวเองเป็นศูนย์กลางของบิต Torx ในช่อง รูปทรงเรขาคณิตของกลีบโค้งจะนำทางผู้ขับขี่ให้อยู่ในแนวเดียวกันขณะนั่ง ซึ่งช่วยลดค่าเผื่อการเยื้องศูนย์เชิงมุมที่จำเป็นจากเครื่องมือการติดตั้ง สำหรับการประกอบอัตโนมัติโดยใช้ไขควงหุ่นยนต์ — สถานการณ์ทั่วไปในการใช้งานสำหรับสกรูเกลียวปล่อยหัว torx pan ในการผลิตอุปกรณ์อิเล็กทรอนิกส์และยานยนต์ — การวางศูนย์กลางในตัวนี้จะช่วยลดเวลารอบการทำงานและอัตราความเสียหายจากการถอยเมื่อเปรียบเทียบกับไดรฟ์ Phillips ซึ่งต้องมีพิกัดความเผื่อในการจัดตำแหน่งเชิงมุมที่เข้มงวดมากขึ้นเพื่อหลีกเลี่ยงการขับรถข้าม Suzhou Anzhikou Hardware Technology Co., Ltd. ผลิตรูปทรงร่อง Torx โดยใช้การเจาะแบบเย็นที่ผลิตตามมาตรฐาน ISO 10664 ของโปรไฟล์พู โดยมีการตรวจสอบความลึกของรอยเว้าและความกว้างของพูโดยการวัดด้วยแสงก่อนเริ่มการผลิต

การเลือกขนาด Torx สำหรับสกรูเกลียวปล่อยหัว P — ทำไมขนาด T และเส้นผ่านศูนย์กลางของสกรูจึงต้องจับคู่กันอย่างแม่นยำ

การกำหนดขนาด Torx แต่ละขนาด (T6, T8, T10, T15, T20, T25, T27, T30 ฯลฯ) ระบุเส้นผ่านศูนย์กลางวงกลมที่จารึกไว้อย่างแม่นยำสำหรับช่องหัวหกแฉก และแต่ละขนาดจะจับคู่กับช่วงเส้นผ่านศูนย์กลางของสกรูที่แนะนำ การใช้ขนาด Torx ที่เล็กเกินไปสำหรับเส้นผ่านศูนย์กลางของสกรูจะทำให้วัสดุผนังแบบร่องระหว่างรากกลีบและเส้นรอบวงของหัวสกรูไม่เพียงพอ ส่งผลให้ความแข็งแรงในการแตกของส่วนเว้าลดลง และทำให้หัวสกรูแตกในแนวรัศมีที่มุมของร่องภายใต้แรงบิด การใช้ขนาด Torx ที่ใหญ่เกินไปสำหรับเส้นผ่านศูนย์กลางของหัวสกรูนั้น จะต้องขจัดวัสดุออกจากหัวมากเกินไป ซึ่งจะช่วยลดส่วนโครงสร้างของหัวในการโค้งงอ และอาจทำให้หัวหลุดออกด้วยแรงบิดสูงก่อนที่เกลียวจะเข้าปะทะเต็มที่

การจับคู่มาตรฐานระหว่างขนาด Torx และเส้นผ่านศูนย์กลางของสกรูสำหรับสกรูเกลียวปล่อยหัว pan เป็นไปตามแบบแผนทางอุตสาหกรรมที่กำหนดไว้ ซึ่งควรค่าแก่การทราบอย่างชัดเจนแทนที่จะอาศัยค่าเริ่มต้นของแค็ตตาล็อก:

สำหรับสกรูแตะตัวเองของหัว torx pan รูปทรงของหัว pan ให้อัตราส่วนเส้นผ่านศูนย์กลางต่อก้านที่ใหญ่กว่าหัวแบนหรือหัววงรี ซึ่งช่วยให้สามารถใช้ส่วนเว้า Torx ที่ใหญ่ขึ้นตามสัดส่วนได้ โดยไม่กระทบต่อความหนาของผนังที่เหลือระหว่างส่วนเว้าและเส้นรอบวงของหัว นี่เป็นข้อได้เปรียบด้านโครงสร้างที่สำคัญ: การระบุหัวกระทะเหนือหัวแบนสำหรับเส้นผ่านศูนย์กลางของสกรูที่กำหนดจะทำให้ขนาด Torx หนึ่งขนาดใหญ่ขึ้นในบางกรณี ซึ่งเพิ่มความสามารถในการบิดในการติดตั้งได้ 25–40% โดยไม่มีการเปลี่ยนแปลงขนาดเกลียวใดๆ

การเพิ่มประสิทธิภาพรูปแบบเกลียวสำหรับสกรูเกลียวปล่อยหัว Torx Pan ในพื้นผิวเทอร์โมพลาสติก

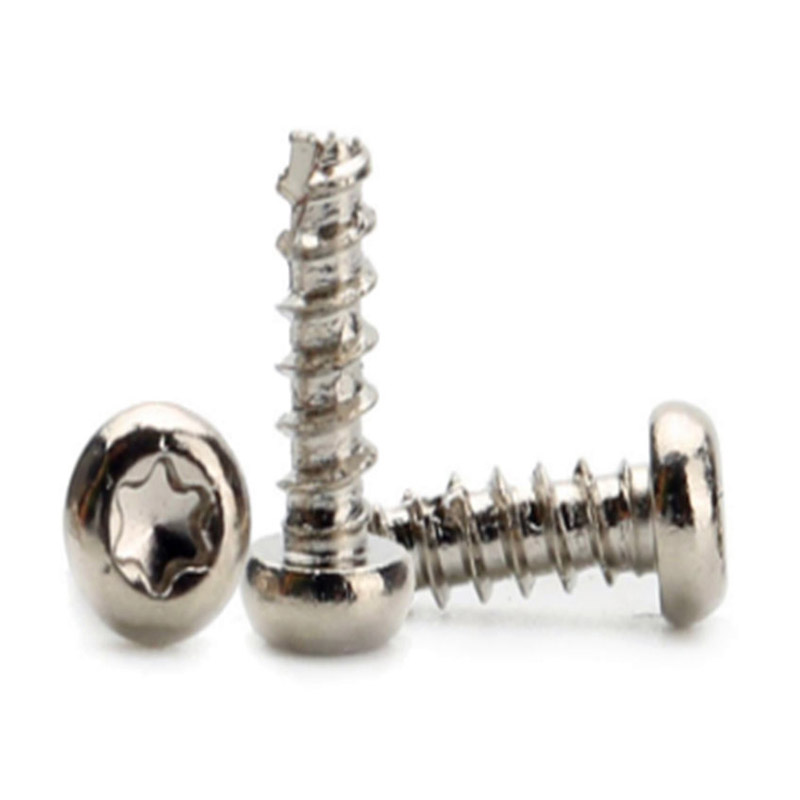

สกรูเกลียวปล่อยหัวกระทะ Torx ถูกนำมาใช้กันอย่างแพร่หลายในตัวเรือนเทอร์โมพลาสติก - ABS, โพลีคาร์บอเนต, โพลีโพรพีลีน และไนลอนที่เติมแก้วเป็นวัสดุพิมพ์ที่พบบ่อยที่สุด โดยที่สกรูจะสร้างเกลียวของตัวเองระหว่างการติดตั้ง แทนที่จะต้องใช้เกลียวที่ตัดไว้ล่วงหน้า รูปทรงเรขาคณิตของรูปทรงเกลียวของสกรูเกลียวปล่อยจะกำหนดว่าต้องใช้แรงบิดเท่าใดในการขึ้นรูปเกลียว (แรงบิดของตัวขับ) ปริมาณแรงตามแนวแกนที่เกลียวที่ขึ้นรูปสามารถรับได้ก่อนที่จะทำการปอก (แรงบิดของแถบ) และอัตราส่วนระหว่างค่าทั้งสองนี้คืออะไร เป้าหมายการออกแบบหลักคือระยะขอบที่กว้างระหว่างแรงบิดของไดรฟ์และแรงบิดของแถบ: ช่วยให้สามารถติดตั้งสกรูได้เต็มที่โดยที่ผู้ปฏิบัติงานไม่ดึงเกลียวที่ขึ้นรูปออกก่อนพนักพิงศีรษะโดยไม่ตั้งใจ

สกรูเกลียวปล่อยสำหรับการขึ้นรูปพลาสติก (ตรงข้ามกับการตัดเกลียว) จะใช้หน้าตัดของเกลียวแบบสามเหลี่ยมหรือไม่สมมาตร ซึ่งจะสัมผัสกับผนังรูนำที่จุดสามจุดขึ้นไป แทนที่จะต่อเนื่องกันรอบๆ เส้นรอบวง สิ่งนี้จะช่วยลดแรงบิดในการขึ้นรูปโดยการลดพื้นที่สัมผัสระหว่างการสร้างเกลียว ในขณะที่ได้รับแรงดึงที่เท่ากันหรือดีกว่าเมื่อเปรียบเทียบกับรูปแบบเกลียวแบบสัมผัสเต็ม — เนื่องจากพลาสติกที่ถูกแทนที่จะฟื้นตัวอย่างยืดหยุ่นระหว่างกลีบหน้าสัมผัสและจับด้านข้างของเกลียวภายใต้ภาระตามแนวแกน สำหรับเทอร์โมพลาสติกที่มีการคืนตัวแบบยืดหยุ่นสูง (โพลิโพรพิลีน ส่วนผสม TPE) ด้ามจับแบบยืดหยุ่นนี้สามารถต้านทานการดึงออกได้มากถึง 30% ของความต้านทานการดึงออกทั้งหมด ทำให้มีผลกระทบที่สำคัญและเกี่ยวข้องกับการออกแบบมากกว่าปรากฏการณ์รอง

การเลือกเส้นผ่านศูนย์กลางของรูนำร่องเป็นพารามิเตอร์เดี่ยวที่เป็นผลสืบเนื่องมากที่สุดในการติดตั้งสกรูเกลียวปล่อยในพลาสติก และผลที่ตามมาของข้อผิดพลาดจะไม่สมมาตร รูนำขนาดใหญ่พิเศษจะช่วยลดแรงบิดในการขึ้นรูปได้อย่างยอมรับแต่จะลดแรงบิดของแถบได้อย่างมาก — ขอบเกลียวจะสัมผัสกับวัสดุน้อยลง และความล้มเหลวในการดึงออกจะเกิดขึ้นที่โหลดที่ต่ำกว่า รูนำขนาดเล็กจะเพิ่มแรงบิดในการขึ้นรูปและแถบ แต่แรงบิดในการขึ้นรูปที่มากเกินไปจะสร้างความร้อนผ่านการเสียรูปแบบพลาสติก ทำให้บริเวณใกล้เคียงของเกลียวละลาย และสร้างโซนได้รับผลกระทบจากความร้อนที่อ่อนลงซึ่งจะแตกร้าวภายใต้การสั่นสะเทือนของบริการ เส้นผ่านศูนย์กลางรูนำที่ถูกต้องสำหรับการต๊าปตัวเองด้วยเทอร์โมพลาสติก โดยทั่วไปจะอยู่ที่ 85–92% ของเส้นผ่านศูนย์กลางเกลียวด้านนอกของสกรู โดยค่าเฉพาะจะขึ้นอยู่กับโมดูลัสและความหนาของผนังพลาสติก สำหรับวัสดุที่เติมแก้ว (เช่น ไนลอน GF 30%) ความเข้มข้นของสารตัวเติมจะช่วยลดการคืนตัวของความยืดหยุ่น และต้องใช้นักบินที่ใหญ่กว่าเล็กน้อย — โดยทั่วไปคือ 90–95% — เพื่อหลีกเลี่ยงการแตกร้าวของบอสระหว่างการติดตั้ง

ทีมวิศวกรรมและเทคนิคของ Anzhikou ให้คำแนะนำเส้นผ่านศูนย์กลางรูนำร่องแก่ลูกค้าเป็นประจำ โดยระบุสกรูเกลียวปล่อยหัว torx pan สำหรับการออกแบบตัวเรือนพลาสติกใหม่ โดยใช้ประสบการณ์การใช้งานตัวยึดมากกว่า 20 ปีในภาคส่วนอิเล็กทรอนิกส์ ยานยนต์ และผลิตภัณฑ์อุปโภคบริโภค เพื่อลดจำนวนการออกแบบซ้ำที่ต้องใช้ก่อนที่จะสร้างกระบวนการประกอบที่มีความเสถียรในการผลิต

ความทนทานต่อความลึกของช่อง Torx และผลกระทบต่อการมีส่วนร่วมของดอกไขควงในการประกอบการผลิต

ความลึกของส่วนเว้าเป็นพารามิเตอร์มิติที่มีการกล่าวถึงน้อยที่สุด สกรูท็อกซ์ ในข้อกำหนดด้านการจัดซื้อ แต่ยังควบคุมปริมาณของดอกสว่านที่ติดอยู่ระหว่างการติดตั้งได้โดยตรง ดังนั้นจึงสามารถถ่ายโอนแรงบิดได้มากน้อยเพียงใดก่อนที่ดอกสว่านจะดึงส่วนเว้าหรือถอนออกภายใต้แรงปฏิกิริยาตามแนวแกน ISO 10664 ระบุความลึกของช่องต่ำสุดสำหรับขนาด Torx แต่ละขนาด แต่ไม่ได้ตั้งค่าสูงสุด — ปล่อยให้ขอบเขตบนขึ้นอยู่กับดุลยพินิจของผู้ผลิต ในทางปฏิบัติ ความแปรผันของความลึกของรอยเว้าในชุดการผลิตอาจมีขนาดใหญ่ถึง 0.15–0.25 มม. สำหรับสกรูหัวเย็น หากไม่ได้ติดตามการสึกหรอของดายอย่างจริงจัง และความแปรผันนี้มีผลกระทบที่วัดได้ในการประกอบแบบอัตโนมัติ

ในระบบไขควงนิวแมติกหรือไขควงไฟฟ้าที่มีการปิดแรงบิด ความลึกของการเจาะดอกไขควงจะส่งผลต่อความแม่นยำในการอ่านแรงบิด ช่องที่ตื้นกว่าที่ระบุจะทำให้ดอกสว่านวางตำแหน่งสูงขึ้นเมื่อเทียบกับพื้นผิวของหัวสกรู เปลี่ยนแขนโมเมนต์ที่มีประสิทธิภาพที่จุดสัมผัสของกลีบ และทำให้เซ็นเซอร์แรงบิดลงทะเบียนค่าที่ต่ำกว่าแรงบิดของเกลียวจริง ซึ่งหมายความว่าสกรูอาจมีแรงบิดต่ำกว่าปกติแม้ว่าเครื่องมือจะบ่งชี้ว่าเสร็จสิ้นแล้วก็ตาม นี่เป็นปัญหาโดยเฉพาะอย่างยิ่งในกระบวนการประกอบที่มีความสำคัญด้านความปลอดภัย (ตัวเรือนถุงลมนิรภัยของยานยนต์ กรอบอุปกรณ์ทางการแพทย์ ขั้วต่อโครงสร้าง) ซึ่งการตรวจสอบย้อนกลับของแรงบิดเป็นข้อกำหนดตามกฎหมาย และตัวยึดที่มีแรงบิดต่ำกว่านั้นถือว่าไม่เป็นไปตามข้อกำหนด

อันตรกิริยาระหว่างความลึกของร่องและการสึกหรอของดอกไขควงจะส่งผลเมื่อเวลาผ่านไป ดอกสว่านที่สึกหรอซึ่งมีความสูงของกลีบลดลงนั้นจำเป็นต้องมีส่วนเว้าที่ลึกกว่าเพื่อให้ได้ความยาวหน้าสัมผัสของหน้าสัมผัสเท่ากันกับดอกสว่านใหม่ในช่องที่มีความลึกระบุ สายการผลิตที่ไม่ได้กำหนดช่วงเวลาการเปลี่ยนบิตตามความยาวสัมผัสที่วัดได้ แทนที่จะนับรอบตามที่ต้องการ จะพบกับการเคลื่อนตัวของแรงบิดในการติดตั้งที่มีประสิทธิภาพเมื่อบิตสึกหรอ โดยไม่มีการเปลี่ยนแปลงใดๆ ในการอ่านเอาท์พุตแรงบิดของเครื่องมือ การสร้างความลึกของการเว้าขั้นต่ำที่ยอมรับได้ในข้อกำหนดการตรวจสอบขาเข้า แทนที่จะยอมรับ ISO ขั้นต่ำว่าเพียงพอ จะทำให้เกิดระยะเผื่อที่จำเป็นเพื่อรองรับการสึกหรอของบิตตามปกติตลอดกะการผลิต

Suzhou Anzhikou Hardware Technology Co., Ltd. ตรวจสอบความลึกของช่อง Torx เป็นจุดตรวจวัดในกระบวนการผลิตตามกำหนดการโดยใช้เครื่องเปรียบเทียบทางแสงในสายการผลิตแบบเย็น ซึ่งเป็นส่วนหนึ่งของกระบวนการคุณภาพที่มีโครงสร้างภายใต้การรับรอง ISO 9001:2015 ซึ่งสนับสนุนความสอดคล้องของขนาดที่ลูกค้าในตลาดส่งออก 40 แห่งต้องการ ซึ่งมาตรฐานคุณสมบัติกระบวนการประกอบต้องการเอกสารความสอดคล้องในมิติของตัวยึด แทนที่จะอาศัยการตรวจสอบแรงบิดของผลิตภัณฑ์ขั้นสุดท้ายเพียงอย่างเดียว
