ชุดสกรูและสกรูด้วง: คู่มือความรู้อุตสาหกรรมระดับมืออาชีพ

เหตุใด Grub Screws จึงลอกออก — และวิธีป้องกัน

หนึ่งในความล้มเหลวของสนามแม่เหล็กที่พบบ่อยที่สุดเมื่อใช้สกรูชุดซ็อกเก็ตคือการถอดซ็อกเก็ตหกเหลี่ยมออก โดยที่ประแจอัลเลนจะไม่กัดอีกต่อไป และไม่สามารถขับหรือถอดสกรูได้ สิ่งนี้เกิดขึ้นไม่บ่อยนักเนื่องจากสกรูชำรุด โดยมักจะเกิดจากสาเหตุที่ป้องกันได้ 3 ประการ ได้แก่ การใช้ขนาดประแจที่ไม่ถูกต้อง การใช้แรงบิดกับประแจหกเหลี่ยมที่สึกหรอหรือมีขนาดเล็กเกินไป หรือการติดตั้งสกรูด้วยเครื่องมือที่ไม่ตรงแนวซึ่งจะทำให้มุมของซ็อกเก็ตปิดตั้งแต่เทิร์นแรก เลขฐานสิบหกภายในใน a สกรูด้วง มีรูปแบบที่แม่นยำ และแม้แต่คีย์กับซ็อคเก็ตที่ไม่ตรงกันขนาด 0.1 มม. ก็เพิ่มแรงกดสัมผัสต่อมุมได้อย่างมาก ส่งผลให้การสึกหรอเร็วขึ้น

เกรดวัสดุของสกรูก็มีบทบาทโดยตรงเช่นกัน สกรูตัวหนอนสเตนเลสเกรด 45H มีช่องเสียบที่นุ่มกว่ารุ่นเหล็กโลหะผสมเกรด 14.9 ที่กลึงจากเหล็ก 40Cr หรือ SCM435 เมื่อการใช้งานที่มีแรงบิดสูงต้องการสเตนเลสในการต้านทานการกัดกร่อน การเปลี่ยนไปใช้สกรูชุดซ็อกเก็ตไดรฟ์แบบสไปน์หรือ TORX แทนการใช้ฐานสิบหกมาตรฐานเป็นการอัพเกรดที่ใช้งานได้จริงมากที่สุด - ตัวขับแบบสไปลน์จะกระจายแรงบิดไปยังจุดสัมผัสที่มากขึ้น และลดความเสี่ยงในการถอดออกได้มากกว่า 30% เมื่อเทียบกับซ็อกเก็ตหกเหลี่ยมที่มีขนาดสกรูเท่ากัน ที่ Suzhou Anzhikou การกำหนดค่าไดรฟ์ที่ไม่ได้มาตรฐาน รวมถึงร่องฟัน ร่องสามแฉก และซ็อกเก็ตหกเหลี่ยมคู่ มีวางจำหน่ายบนสกรูด้วงแบบกำหนดเองที่มีเส้นผ่านศูนย์กลาง M2

การเลือกรูปแบบจุดสกรูด้วงที่เหมาะสมสำหรับการใช้งานของคุณ

รูปทรงปลายแฉกของสกรูตัวหนอนไม่ได้สวยงามแต่อย่างใด แต่จะเป็นตัวกำหนดวิธีการถ่ายเทน้ำหนัก เพลาจับคู่จะถูกทำเครื่องหมายอย่างถาวรหรือไม่ และสกรูจะคลายตัวภายใต้การสั่นสะเทือนหรือไม่ การเลือกประเภทจุดที่ไม่ถูกต้องมักเป็นสาเหตุของการคลายตัวก่อนเวลาอันควร ความเสียหายของเพลา และการเคลื่อนตัวของตำแหน่งในการประกอบที่แม่นยำ รูปแบบจุดที่ใช้กันอย่างแพร่หลายห้าแบบแต่ละแบบมีจุดประสงค์ทางกลที่แตกต่างกัน:

ในทางปฏิบัติ Cup Point มีสัดส่วนมากกว่า 70% ของ ตั้งสกรู ใช้งานได้ทั่วโลกเพราะให้แรงกัดที่แรงโดยไม่ต้องเจาะเพลาก่อน อย่างไรก็ตาม สำหรับเครื่องมือด้านการมองเห็น แอคชูเอเตอร์ที่มีความแม่นยำ หรือส่วนประกอบใดๆ ที่คาดว่าจะมีการถอดและเปลี่ยนตำแหน่งเพลา จุดแบนคือตัวเลือกที่ถูกต้อง โดยจะกระจายโหลดในการจับยึดไปยังพื้นที่ที่กว้างขึ้น และไม่ทิ้งร่องรอยพยานไว้ถาวร สกรูด้วงปลายแหลมมีประโยชน์อย่างยิ่งในการจัดตำแหน่งจิ๊กและกลไกการหมุน โดยที่จมูกทรงกระบอกที่ขยายออกจะทำการเจาะรูไขว้ในเพลาเพื่อขจัดปัญหาการหมุนทั้งหมด

ข้อมูลจำเพาะของแรงบิดและความเสี่ยงที่ซ่อนอยู่ของการขันสกรูด้วงแน่นเกินไป

วิศวกรส่วนใหญ่ใช้แรงบิดในการขันโดยสัญชาตญาณในการขันสกรู โดยหมุนให้แน่นจนรู้สึกแน่น วิธีการนี้เป็นปัญหาเนื่องจากสกรูด้วงไม่มีหน้าแปลนหัวโบลต์ซึ่งต่างจากสลักเกลียวทะลุเพื่อส่งสัญญาณโหลดแคลมป์ผ่านการป้อนกลับแบบสัมผัส การขันสกรูตัวหนอนที่มีเส้นผ่านศูนย์กลางเล็กแน่นเกินไปนั้นทำได้ง่ายมากและมีผลเสีย 2 ประการ ได้แก่ การหลุดของเกลียวในรูต๊าปเกลียว (โดยเฉพาะในตัวเรือนอะลูมิเนียม) และการเสียรูปของเบ้าหกเหลี่ยมภายในที่ป้องกันการถอดออกในอนาคต

แรงบิดที่นั่งที่แนะนำสำหรับสกรูชุดซ็อกเก็ตมาตรฐานในโลหะผสม (เกรด 14.9) มีดังต่อไปนี้ และควรถือเป็นขีดจำกัดบนมากกว่าเป้าหมาย:

• M2 (ประแจหกเหลี่ยม 0.9 มม.): 0.1 – 0.15 นิวตันเมตร
• M2.5 (ประแจหกเหลี่ยม 1.3 มม.): 0.2 – 0.3 นิวตันเมตร
• M3 (ประแจหกเหลี่ยม 1.5 มม.): 0.4 – 0.6 นิวตันเมตร
• M4 (ประแจหกเหลี่ยม 2.0 มม.): 1.0 – 1.5 นิวตันเมตร
• M5 (ประแจหกเหลี่ยม 2.5 มม.): 2.0 – 3.0 นิวตันเมตร
• M6 (ประแจหกเหลี่ยม 3.0 มม.): 4.0 – 5.5 นิวตันเมตร
• M8 (ประแจหกเหลี่ยม 4.0 มม.): 9.0 – 12.0 นิวตันเมตร

เมื่อวัสดุโฮสต์เป็นอะลูมิเนียมอัลลอยด์ (เช่น 6061-T6) ให้ลดค่าแรงบิดข้างต้นลงประมาณ 40% เพื่อหลีกเลี่ยงการดึงเกลียวออก สำหรับการใช้งานในสภาพแวดล้อมที่เสี่ยงต่อการสั่นสะเทือน เช่น มอเตอร์ กระปุกเกียร์ ปั๊ม การใช้สารประกอบล็อคเกลียวที่มีความแข็งแรงปานกลางจำนวนเล็กน้อย (เทียบเท่ากับ Loctite 243) กับเกลียวก่อนการติดตั้งมีความน่าเชื่อถือมากกว่าการใช้แรงบิดเพียงอย่างเดียว ซึ่งช่วยลดความจำเป็นในการใช้แรงจับยึดที่มากเกินไปในขณะที่ยังคงรักษาแรงบิดที่แยกตัวออกซึ่งต้านทานการคลายตัวเองภายใต้โหลดแบบวนรอบ

การเลือกใช้วัสดุนอกเหนือจากสเตนเลส: เมื่อใดจึงควรใช้สกรูด้วงเหล็ก ทองเหลือง หรือไทเทเนียม

สมมติฐานเริ่มต้นสำหรับสกรูชุดป้องกันการกัดกร่อนคือสแตนเลส — โดยทั่วไปคือ A2 (304) หรือ A4 (316) แม้ว่าสิ่งนี้จะเหมาะสมกับสภาพแวดล้อมส่วนใหญ่ แต่ก็ไม่ใช่ตัวเลือกที่ดีที่สุดเสมอไป และการเลือกวัสดุที่ไม่ถูกต้องทำให้เกิดปัญหาที่จะปรากฏให้เห็นหลังการติดตั้งเท่านั้น การทำความเข้าใจถึงข้อดีข้อเสียระหว่างวัสดุที่มีอยู่ถือเป็นสิ่งสำคัญสำหรับการใช้งานที่มีความเที่ยงตรงและเฉพาะทาง

เหล็กโลหะผสม (เกรด 12.9 / 14.9)

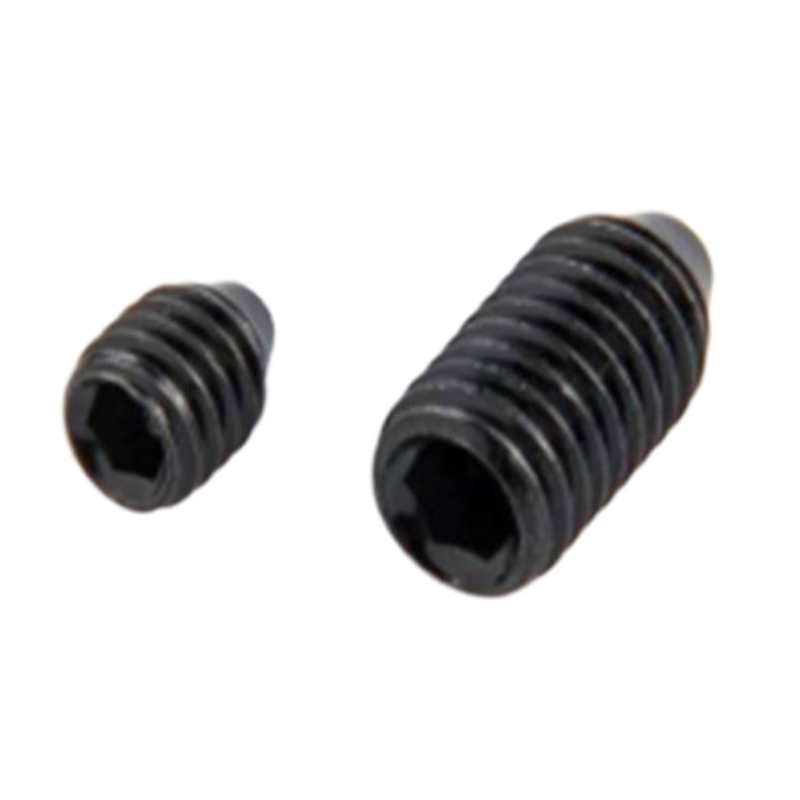

สกรูชุดเหล็กอัลลอยด์เคลือบแบล็คออกไซด์หรือซิงค์ฟอสเฟตมีความแข็งและความแข็งแรงของซ็อกเก็ตภายในสูงสุดในบรรดาตัวเลือกมาตรฐาน แกนที่ผ่านการอบด้วยความร้อน (โดยทั่วไปคือเหล็ก SCM435 หรือ 40Cr) ต้านทานการเสียรูปของซ็อคเก็ตภายใต้แรงบิดสูง ทำให้เป็นตัวเลือกที่ถูกต้องสำหรับการใช้งานที่ใช้แรงจับยึดสูงบนเพลาชุบแข็ง ไม่เหมาะสำหรับสภาพแวดล้อมที่ชื้นหรือรุนแรงทางเคมีโดยไม่มีการปกป้องพื้นผิวเพิ่มเติม

สกรูตัวหนอนทองเหลือง

สกรูด้วงทองเหลืองไม่มีคุณสมบัติเป็นแม่เหล็ก ไม่เกิดประกายไฟ และเป็นสื่อกระแสไฟฟ้า ซึ่งเป็นคุณสมบัติที่ขาดไม่ได้ในอุปกรณ์อิเล็กทรอนิกส์ สภาพแวดล้อมที่อาจเกิดการระเบิด และเครื่องมือที่มีความแม่นยำซึ่งฮาร์ดแวร์ที่เป็นเหล็กอาจทำให้เกิดการรบกวน ปลายทองเหลืองที่อ่อนกว่ายังช่วยป้องกันการเกิดรอยบนก้านสเตนเลสขัดเงาหรือโครเมียม ความแข็งที่ต่ำกว่าหมายความว่าไม่ควรใช้สกรูทองเหลืองในการจับยึดที่มีแรงบิดสูง แต่สำหรับสกรูปรับ หน้าสัมผัสสายดิน และการวางตำแหน่งเซ็นเซอร์ในอุปกรณ์ทางการแพทย์หรือห้องปฏิบัติการ ทองเหลืองมักจะเป็นตัวเลือกที่เหมาะสมเท่านั้น

สกรูตัวหนอนไทเทเนียม

สกรูด้วงไทเทเนียมเกรด 5 (Ti-6Al-4V) ได้รับการระบุไว้ในการใช้งานด้านการบินและอวกาศ การปั่นจักรยานระดับไฮเอนด์ และอุปกรณ์ทางการแพทย์ที่การลดน้ำหนักเป็นสิ่งสำคัญและจำเป็นต้องมีความต้านทานการกัดกร่อนในของเหลวในร่างกายหรือบรรยากาศที่รุนแรง ด้วยน้ำหนักประมาณ 56% ของเหล็กสเตนเลสสตีลที่เทียบเท่ากัน สกรูชุดไทเทเนียมช่วยประหยัดน้ำหนักได้มากในการประกอบที่ใช้ตัวยึดหลายสิบตัว การครูด — แนวโน้มของไทเทเนียมในการเชื่อมเย็นภายใต้หน้าสัมผัสแบบเลื่อน — จะต้องได้รับการจัดการโดยการใช้สารป้องกันการยึดติดกับเกลียวก่อนการติดตั้ง

ความยาวการต่อเกลียว: พารามิเตอร์ที่ถูกมองข้ามมากที่สุดในการออกแบบชุดสกรู

แตกต่างจากสลักเกลียวมาตรฐานที่สามารถตรวจสอบการยึดเกลียวด้วยสายตาโดยการนับเกลียวที่โผล่ออกมา สกรูตัวหนอนจะฝังอยู่ในรูต๊าปแบบตาบอด ทำให้ไม่สามารถตรวจสอบความลึกของการประสานด้วยสายตาหลังการติดตั้งได้ การยึดเกลียวที่ไม่เพียงพอเป็นสาเหตุหลักประการหนึ่งของความล้มเหลวในการดึงสกรูตัวออกภายใต้ภาระตามแนวแกน และมักจะเกิดจากข้อผิดพลาดในการออกแบบมากกว่าข้อบกพร่องจากการผลิต

ความยาวเกลียวขั้นต่ำที่ต้องใช้เพื่อพัฒนาความต้านทานแรงดึงสูงสุดของสกรูจะขึ้นอยู่กับความแข็งสัมพัทธ์ของสกรูและวัสดุที่ต๊าปเกลียว คำแนะนำต่อไปนี้ใช้กับสกรูชุดซ็อกเก็ตมาตรฐาน:

• สกรูโลหะผสมเหล็กในตัวเรือนเหล็ก: หน้าสัมผัสขั้นต่ำ = 1.0× เส้นผ่านศูนย์กลางระบุของสกรู (เช่น M6 ต้องมีหน้าสัมผัสเกลียวอย่างน้อย 6 มม.)
• สกรูโลหะผสมเหล็กในตัวเครื่องอะลูมิเนียม: หน้าสัมผัสขั้นต่ำ = 1.5–2.0× เส้นผ่านศูนย์กลางระบุของสกรูเพื่อชดเชยความต้านทานแรงดึงที่ต่ำกว่าของเกลียวอะลูมิเนียม
• สกรูสแตนเลสในตัวเครื่องพลาสติก: หน้าสัมผัสขั้นต่ำ = 3.0× เส้นผ่านศูนย์กลางระบุของสกรู; แนะนำให้ใช้เม็ดมีดแบบเกลียว (เช่น Helicoil)
• ในสภาพแวดล้อมที่มีการสั่นสะเทือน: เพิ่ม 25–50% ให้กับค่าขั้นต่ำข้างต้นเพื่อเป็นค่าเผื่อความปลอดภัยจากการคลายตัวแบบก้าวหน้า

เมื่อความหนาของผนังตัวเรือนไม่อนุญาตให้มีความลึกของการเชื่อมต่อที่เพียงพอ วิธีแก้ไขคือเพิ่มเส้นผ่านศูนย์กลางของสกรูหรือเปลี่ยนไปใช้สกรูด้วงที่ยาวขึ้น และใช้การออกแบบปุ่มเกลียวใน สกรูชุดซ็อกเก็ตที่มีความยาวแบบกำหนดเอง — รวมถึงความยาวที่ไม่ได้มาตรฐานซึ่งไม่มีในสต็อกในแคตตาล็อก — สามารถผลิตได้ตามข้อกำหนดที่แน่นอน ซึ่งเป็นข้อกำหนดทั่วไปสำหรับนักออกแบบกลไกความแม่นยำที่ทำงานกับตัวเรือนขนาดกะทัดรัด

โซลูชั่นป้องกันการคลายตัวเฉพาะสำหรับสกรูด้วงในชุดประกอบแบบหมุน

สกรูชุดมาตรฐานที่ใช้ยึดรอก เกียร์ ลูกเบี้ยว และปลอกสวมเข้ากับเพลาที่กำลังหมุนถือเป็นสกรูตัวหนึ่งที่สัมผัสได้ถึงแรงสั่นสะเทือนมากที่สุดในเครื่องจักรใดๆ สกรูด้วงต่างจากตัวยึดแบบหน้าแปลนที่ได้รับประโยชน์จากการเสียดสีใต้หัวโบลต์ สกรูด้วงอาศัยการเสียดสีเกลียวและการยึดแบบจุดต่อเพลาทั้งหมดเพื่อต้านทานการคลายตัว ในการประกอบที่หมุนอย่างต่อเนื่อง — โดยเฉพาะที่มีการกลับทิศทาง รอบการสตาร์ท-หยุด หรือโหลดที่ไม่สมดุล — มักจะไม่เพียงพอหากไม่มีมาตรการเพิ่มเติม

กลยุทธ์ป้องกันการคลายตัวที่มีประสิทธิภาพมากที่สุดสำหรับสกรูตัวหนอนในการใช้งานแบบหมุน โดยจัดอันดับจากง่ายที่สุดไปหาแข็งแกร่งที่สุด ได้แก่:

• การซ้อนสกรูชุดคู่: ติดตั้งสกรูสองตัวที่มีขนาดเท่ากันในรูเกลียวเดียวกัน โดยตั้งค่าสกรูด้านในให้มีแรงบิดที่เหมาะสม และสกรูด้านนอกขันแน่นไว้กับสกรูนั้น แรงอัดล่วงหน้าระหว่างสกรูสองตัวช่วยเพิ่มความต้านทานต่อการคลายตัวได้อย่างมากโดยไม่ต้องมีส่วนประกอบเพิ่มเติมใดๆ
• สกรูชุดคู่ออฟเซ็ต: ใช้รูเกลียวสองรูที่มุม 90° หรือ 120° รอบๆ เส้นรอบวงของดุม ซึ่งจะช่วยกระจายภาระในการจับยึดรอบๆ เพลาให้เท่าๆ กันมากขึ้น และป้องกันไม่ให้เพลางอหรือเคลื่อนตัวตามแนวแกนภายใต้แรงเยื้องศูนย์
• สกรูชุดแพทช์ไนลอน: สิ่งเหล่านี้มีแผ่นไนลอนติดไว้ล่วงหน้าบนด้านข้างของเกลียวซึ่งจะเปลี่ยนรูปเป็นเกลียวผสมพันธุ์เมื่อติดตั้ง ทำให้เกิดการล็อคแบบกลไกซึ่งไม่ต้องอาศัยการเสียดสีเพียงอย่างเดียว มีประสิทธิภาพสำหรับการใช้งานที่ห้ามใช้น้ำยาล็อคเกลียว
• เยื้องเพลาที่เจาะไว้ล่วงหน้า: สำหรับการติดตั้งแบบถาวร การเยื้องทรงกรวยขนาดเล็กที่เจาะเข้าไปในเพลาที่จุดสัมผัสของสกรูตัวหนอน — ซึ่งจับคู่กับสกรูตัวตั้งจุดกรวย — จะสร้างการเชื่อมต่อทางกลเชิงบวกที่ต้านทานการเคลื่อนที่ทั้งแบบหมุนและตามแนวแกน แม้ภายใต้การสั่นสะเทือนที่รุนแรง

สกรูตัวหนอนแพทช์ไนลอนและสกรูปลายไนลอนล้วนเป็นสินค้าสั่งทำพิเศษที่ต้องใช้เครื่องมือการผลิตเฉพาะ ความสามารถในการผลิตของ Suzhou Anzhikou ประกอบด้วยสกรูชุดเม็ดมีดไนลอนที่มีการแพทช์ที่ครอบคลุมซึ่งปรับให้เหมาะสมสำหรับรอบการติดตั้งแบบใช้ครั้งเดียวหรือแบบใช้หลายครั้ง ผลิตตามขนาดเกลียว ความยาว และรูปทรงจุดตามที่ลูกค้ากำหนด
